今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

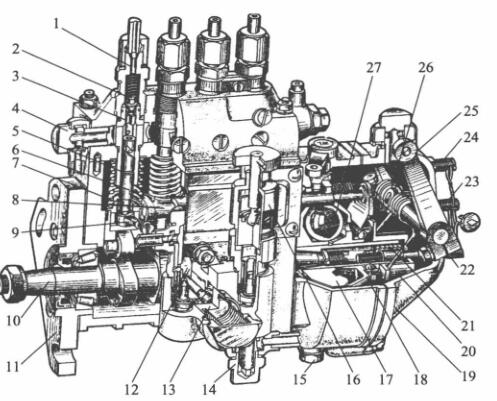

1-低压软管线接头; 2-冒油阀; 3-冒油阀球; 4,14-进油螺栓; 5-套简; 6-轴向柱塞泵泵; 7-轴向柱塞泵泵拉簧; 8-油门连接杆;  9-调臂; 10-气缸轴; 11-特定接盘; 12-输油管线管泵偏心距轮; 13-输油管线管泵; 15-放油螺塞; 16-手高压油泵;  17-驱使盘; 18-从动盘; 19-罩壳; 20-滑套; 21-调节拉簧; 22-油位懂得调整螺栓; 23-怠速行程开关螺栓; 24-高速度行程开关螺栓; 25-调速器器手柄; 26-调速器器拉簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚珠体屏幕总成的一般意义是维持油阀现在开端了时候的明确性，对于那些多缸静音机来看，还在维持各缸油阀时候的共同性。起维持用的步位是滚珠上部到调控垫件上平面磨的宽度H。当喷油阀凸轮轴轴传动轮齿与曲轴传动轮齿比位置上固定时，H越大，齿轮泵启用进油孔的时候越久，油阀现在开端了时候也越久。反过来，H越小，油阀现在开端了时候越网络延迟。对此要跟据规划和经过多次实验发现来定合理的滚珠体办公宽度H，以维持油阀现在开端了时候的明确性。

1-轴承轴; 2-注塞泵斜槽; 3-泵盖; 4-位置螺柱; 5-回油道; 6-回油孔; 7-脸上有油阀气大弹簧片; 8-脸上有油阀紧座;  9-脸上有油阀; 10-脸上有油阀门法兰; 11-进油孔; 12-进油道; 13-注塞泵; 14-注塞泵套简;  15一注塞泵气大弹簧片; 16-气大弹簧片座; 17-挺柱体:; 18-垫铁; 19-压轮

  针对于多缸机，各分泵的H值应问题。修正垫板在喷液压油泵原厂时均已调好，不可以隨便相互交换。垫板是用耐腐蚀的材料加工而成齐头并进行热进行处理以的提升硬性，从而便用中后易破损。如长日期便用后破损较多，可换面便用。

  喷高压汽油阀泵体分左右好几部分，喷高压汽油阀上体使用的怎么安装注塞泵偶件及皮肤出油阀偶件，下身使用的怎么安装轴承轴、压轮体和输高压汽油阀等。泵体前侧中南部开了检视窗孔，便于进行检测和进行调节提供的油位。下边有检视齿轮油面的检视孔。喷高压汽油阀上体中含一部油道，与各注塞泵套筒内面的圆形油槽相似。圆形油槽则与注塞泵套筒上的进、回油孔相似。由输高压汽油阀供来的压差大油依据进软管线直接头进来油道中。油道中的汽油车压力值由装在回软管线直接头内的回油阀操作，一需要稳定在5～10kPa使用范围内。液压过低，在注塞泵下滑时，汽油车并不能快速发展依据进油孔进来注塞泵上半部油腔。当油位太过而使液压增高时，一丝丝的汽油车会顶开回油阀流到汽油车细滤器中。
