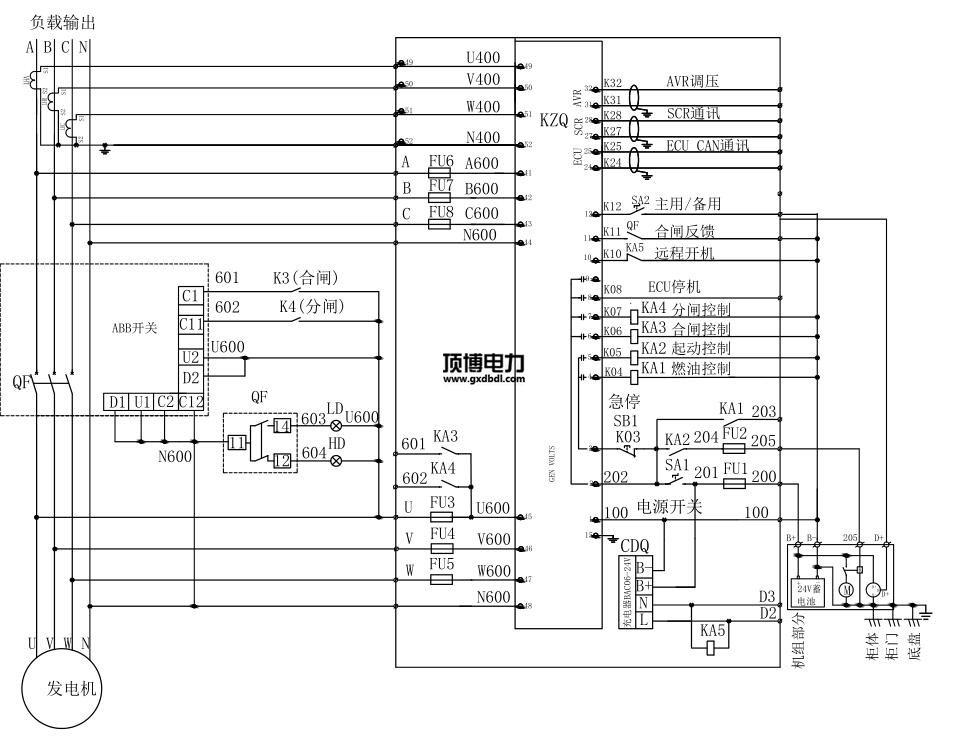

580KW重油火力风能电站厂机并机柜输电线路电气设备图原理图：由能充物品AC220V/DC24V，作为火力风能电站厂机把握器常用传输电源线DC24V。火力风能电站厂机开启后由KA5交换220V前面继物品传输某个开启数字走势。重油火力风能电站厂机把握器借助数字走势二次回路把火力风能电站厂机的额定电压、额定电压，平率，转速比等火力风能电站厂机的很多参数表数字走势上报到把握器，由把握器传出去标志位。   当重油带发动机的启用后，把电送进启闭柜上方的主母排。掌控器能够 机系统性监控设备到达想要求启用气油掌控，发动掌控，能够 DC24V继电气打出数据信息。带发动机的掌控器能够 相线电压监测系统性器漏电电触点开关，监测系统性器到充分满足塑壳空气触点开关启用相线电压，掌控器能够 KA3继电气打出分闸数据信息，合上主启闭断路，塑壳空气触点开关分闸后分闸提示灯亮。当掌控机系统性想要分闸的时期，能够 KA四分闸继电气打出分闸数据信息，主启闭塑壳空气触点开关分闸，塑壳空气触点开关分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主按钮柜
号码	各称	尺寸技术参数	政府部门	比例	生产厂家
1	全能式结构高压断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发电站设备管理器	HGM9510	只	2	众智
3	直流变压器电电源模块	BAC06A	只	2	众智
4	小规模中间商继设备	HH52P    DC24V	只	8	正泰
5	小规模里头继电子元件	HH52P AC220V	只	2	正泰
6	烧毁器	RT14-20/6A	套	16	正泰
7	的红绿灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋扭	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地装置铜排	TMY-60*6	米	2	国优
13	绝缘带子	方形，鲜红色，M10	只	12	海坦
14	主材		台	2	国优

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清
