玉柴发电机维修：柴油机曲轴齿轮的安装

1．曲轴正时轮齿传动与曲轴小头端进行间隙配合配合，装时配电磁磁感应升温器（或其他一些玩法）将曲轴正时轮齿传动升温到120 0C时间，按照多种多样形号曲轴的差异品牌精准wifi定位功能标准要求，销钉品牌精准wifi定位功能有：YC6105ZLQ、YC6108ZLQB、YC6L。属键品牌精准wifi定位功能有：YC4110、YC4112、YC6105QC、YC6108QC。靠公装品牌精准wifi定位功能的有YC6112机）很快将升温后的曲齿置入曲轴小头端，保障把轮齿传动压到台肩切合。如下图所示2-4-4。

显示信息：曲轴在出产时，公司已把曲轴齿轴装上曲轴，无转用平台，曲轴齿轴非常难拆换出來，故换件时，曲轴及齿轴同吃换。建议大家使用者：2003-5年下大半年出产的前半部曲轴齿轴怎么使用时不需键或销钉标记，而靠转用平台怎么使用维持。对搭载一种曲轴的款型，若发觉配气相色谱位發生转变 时，先捡查该曲轴齿轴是存在否晃动。

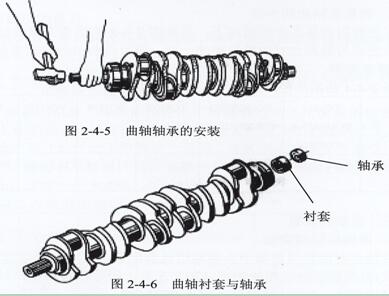

2．曲轴后台孔滑动滚动的轴承型号型号套及滑动滚动的轴承型号型号套衬套的进行装。只进行装滑动滚动的轴承型号型号套衬套的机有YC4110机。先进行装滑动滚动的轴承型号型号套衬套后加进行装6205-2滑动滚动的轴承型号型号套的机有YC4108、YC6105、YC6108、YC6L机。而YC4112、YC6112及YC6M机滑动滚动的轴承型号型号套进行装在飞轮上。进行装参考图2-4-5、图2-4-6。



注意：对轴承衬套或轴承必须打到止位台阶，轴承有端盖的一面朝外，全封闭轴承不用注油。由于机型变化较大，轴承及衬套安装要求是根据变速箱来选配的，广西顶博发电机组制造:玉柴发电机维修轴承及衬套时请按原机状态装复。

3．吊运曲轴的依次及特别留意方式方法。 (1) 装数控车床设备的主轴承座轴瓦：新机轴瓦的装时，符合规定标准轴瓦背景色标志图片应与数控车床设备的主轴颈背景色标志图片不同。一般来说的维护保养不符合规定标准做好这一丝，但不得不确认协调气隙在规定标准的符合规定标准范围。座孔分着体上会开轴瓦wifi定位槽，瓦唇与座孔槽对正。同样符合要求轴瓦油孔与座孔上油孔对正，参加图2-3-9 (对YC6L机，轴瓦座上会开油槽，故轴瓦油孔不存存孔对孔的故障 。见图2-4-7)

图2-4-7 YC6L机轴承座油槽

(2) 在各挡进给承座上的油孔及轴瓦里加适度柴油机油。(3) 装载垃圾箱曲轴：落坐轻放精确，在数控车床主轴颈油孔及外层加只要不过量发动机机油，甩动曲轴无卡滞。    曲轴放上有机体后可装上止推片。对YC6105、YC6108机止推片装第二步档。对YC4108机装第二步档，YC6M机装第二种档。沒有形号就行推瓦，YC6L机装在第4档，YC4110、YC4112装第二步档，YC6112装五档。止推片的无误按装：如同2-4-8

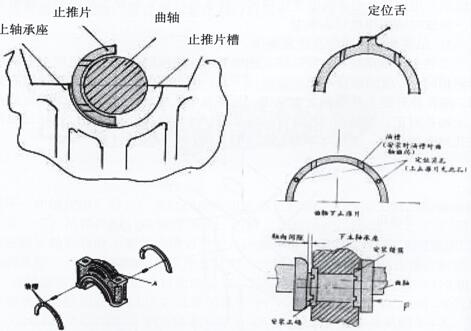

图2-4-8止推片的安装

 (4) 装滚柱轴承盖下轴瓦，同一个对新机按照时，轴颈上色泽标识与轴瓦色泽标识相比较应。的同时把下止推片装上轴盖住。在瓦面加上有益健康汽车机油。(5) 装设备的数控车床主轴承盖参加图2-3-8的的标准安装使用，接成铜锤敲明确。设备的数控车床主轴承盖螺栓螺母螺牙上能加過量发动机机油，接成手放任拧入几牙。用力矩板手分四次由正中间向两端防松螺丝。如同2-4-9。

注意事项：每加固1次，用手掌运转曲轴，须要打击感灵活机动，不然的话须要确定情况处以理。各cpu型号丝杠承盖六角螺栓加固转矩如表下表表2-4-5各设备刀盘承盖螺母防松转矩

型号规格	YC4108	YC4110	YC4112	YC6105	YC6108	YC6112	YC6L	YC6M
推力N.m	220~260	180~260	190~220	220~300	220~260	190~220	220~260	250~270

  (6) 曲轴支承齿隙的查验，参加图2-4-8及图2-4-10，测试数据库应契合表2-4-6 想要。

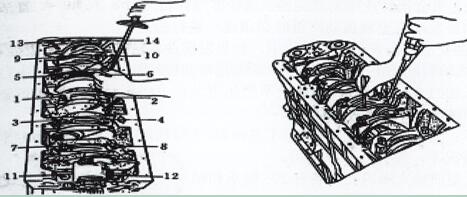

图2-4-9丝杠承盖的加固                图2-4-10    曲轴支承缝隙的查

表2-4-6各形号心轴气隙

舱位	YC6112	YC6L	YC6105	YC6108	YC4108	YC4112	YC4110	YC6M
轴上空隙mm	0.10~0.20		0.10~0.27			0.07~0.20		0.06~0.22

     在查的过程中，如测得参数值与腕表指定值不一样很高，可选定有差异 壁厚的止推片配试。损坏上限应低于0.4mm。 信息提示：检则轴径摩擦時间合适在第二次扭紧扭矩后已经实行，这样可以有话题方便简洁进行处理。
